Неразрушающий контроль — это не про магию и не про угадывание. Это набор точных методов, позволяющих обнаружить скрытые дефекты в конструкции, трубе или сварном шве без разрушения объекта. В статье расскажу, как устроена такая лаборатория, какие методы применяются и зачем все это нужно промышленности и безопасности.
Что такое лаборатория неразрушающего контроля
Лаборатория НК — специализированное место с оборудованием и специалистами, которые проводят исследования материалов и изделий методами, не нарушающими их целостности. Работа включает подготовку образцов, собственно обследование и оформление отчёта с заключением и рекомендациями. На сайте www.tpe-atom.ru можно получить больше информации про лабораторию неразрушающего контроля.
Помимо технических средств важна и компетенция персонала — интерпретировать картину дефектов не менее важно, чем получить снимок или сигнал. Именно сочетание техники и опыта превращает данные в решение для эксплуатации или ремонта.
Основные методы
В арсенале лаборатории обычно несколько подходов — каждый применим в своём случае. Ниже краткий список основных методов и их назначение.

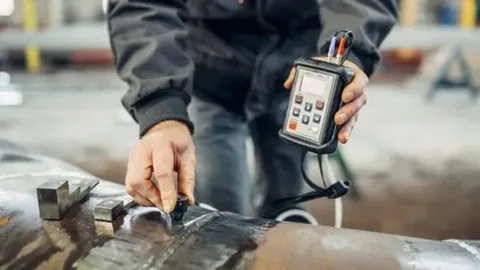

- Ультразвуковой контроль (УЗК) — используется для измерения толщины и поиска внутренних трещин; хорош для толстостенных деталей.
- Рентгенографический и радиационный контроль — показывает внутреннюю структуру изделия на снимках; эффективен для сложных соединений.
- Магнитопорошковый метод — применим к ферромагнитным материалам, наглядна выявляет поверхностные и подповерхностные дефекты.
- Капиллярный (проникающий) метод — прост и чувствителен к поверхностным трещинам; часто используется на сварных швах.
- Вихретоковый контроль — подходит для контролирования проводимости и тонких стенок, широко применим в авиастроении и энергетике.
- Визуальный контроль — фундаментальный этап; часто совмещается с эндоскопией для труднодоступных участков.
Оборудование и стандарты
Оборудование варьируется от переносных приборов до стационарных сканирующих систем. В лаборатории есть калибровочные эталоны, камеры для радиографии, генераторы ультразвука и программное обеспечение для анализа.
| Метод | Тип дефекта | Преимущество |
|---|---|---|
| УЗК | внутренние трещины, расслаивание | глубокая проницаемость |
| Рентгенография | поры, включения, непроплавления | наглядные снимки |
| Магнитопорошковый | поверхностные и близкие к поверхности трещины | высокая чувствительность |
Как лаборатория работает на практике
Процесс обычно состоит из приёмки образца, подготовки (очистка, маркировка), самого контроля и документирования результатов. Отчёт включает изображение дефекта, параметры обследования и рекомендации по дальнейшим действиям.
Мне приходилось участвовать в проверках сварных узлов теплообменников — часто на основе УЗК удавалось избежать дорогостоящего демонтажа, приняв точечный ремонт. Такие случаи наглядно показывают экономический эффект качественного НК.
Почему это важно
Неразрушающий контроль экономит время и деньги: он предотвращает аварии, продлевает срок службы оборудования и снижает риски при эксплуатации. Это не роскошь, а часть ответственного подхода к промышленной безопасности.
Современная лаборатория НК — это сочетание точной техники, строгих стандартов и профессионала, способного прочитать сигнал как текст. Когда все три элемента работают слаженно, можно быть уверенным: критическая деталь не подведёт в самый неподходящий момент.
