Междуэтажное перекрытие представляет собой горизонтальную несущую конструкцию, воспринимающую вес чистового пола, инженерных сетей, внутренних стен, предметов интерьера и людей. Накопленное силовое воздействие через опорные зоны передается на несущие стены или колонны и далее на фундамент здания.
Ошибки в расчетах чреваты серьезными последствиями: от появления зыбкости пола и трещин в перегородках до критического раскрытия прогибов. Чтобы несущий конструктив работал безаварийно, перед закупкой материалов выполняют последовательный сбор всех силовых воздействий по расчетным предельным состояниям.

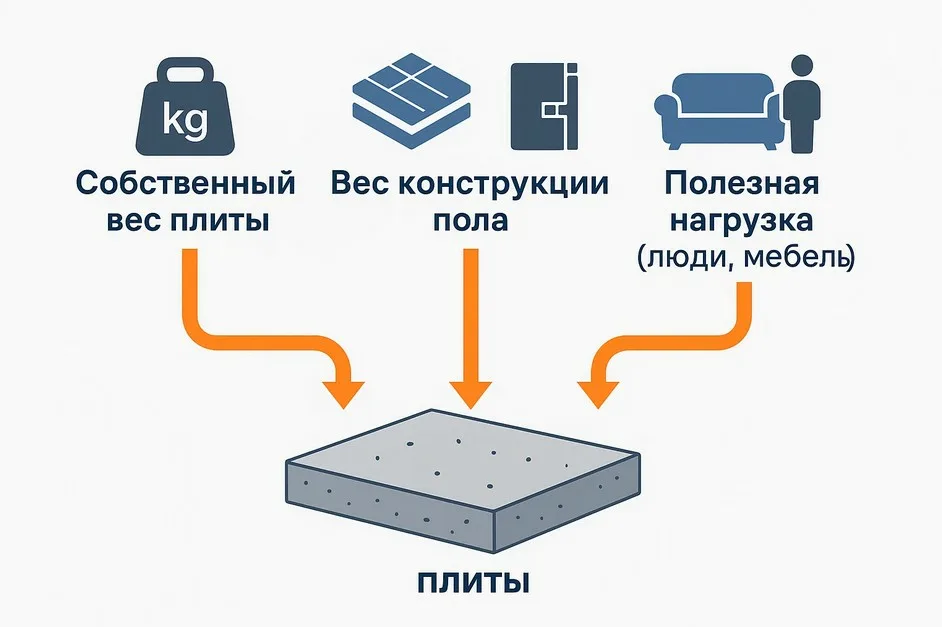

Виды нагрузок на перекрытия: постоянные и временные
В строительном проектировании все силовые факторы классифицируют по продолжительности их действия на две основные группы: статические (постоянные) и динамические (временные).
Постоянные (статические) нагрузки включают в себя элементы, которые остаются неподвижными в течение десятилетий службы дома:
- Собственный вес перекрытия. Величина зависит от конструктивного решения: деревянные балки с настилом, монолитная железобетонная плита или заводские сборные элементы. Например, заводские многопустотные железобетонные перекрытия серий ПК и ПБ толщиной 220 мм обладают строго регламентированной массой от 300 до 350 кг/м², что упрощает предварительный расчет благодаря точным заводским спецификациям.
- Слои пирога пола. Включают тепло- и звукоизоляционные маты, армированную мокрую или полусухую стяжку (с учетом теплоносителя в контурах водяного теплого пола), плиточный клей и финишный материал (плитка, ламинат, паркетная доска).
- Межкомнатные перегородки. Ненесущие перегородки из кирпича, керамзитобетонных блоков, гипсовых плит или газобетона создают существенное постоянное давление на перекрытие.
- Отделка потолка со стороны нижнего этажа. Вес металлических профилей, слоев гипсокартона, натяжных полотен, штукатурки и встраиваемых осветительных приборов.
Временные (эксплуатационные) нагрузки представляют собой переменные факторы, интенсивность которых меняется в процессе жизнедеятельности:
- Люди, находящиеся в здании.
- Корпусная и мягкая мебель, системы хранения, бытовая техника.
- Тяжелые штучные приборы: бойлеры косвенного нагрева на сотни литров, аквариумы, гидромассажные ванны, каминные топки.
Нормативные требования и коэффициенты запаса
Расчет несущей способности выполняется в соответствии с положениями СП 20.13330 («Нагрузки и воздействия»). В инженерных вычислениях различают нормативные (усредненные эксплуатационные) и расчетные значения нагрузок. Расчетная величина формируется путем умножения нормативного веса на коэффициент надежности по нагрузке.
Коэффициент надежности страхует конструкцию от возможных отклонений плотности стройматериалов, локального утолщения стяжки при выравнивании неровностей и случайных бытовых перегрузок.
Основные нормативные параметры и коэффициенты распределяются следующим образом:
- Полезная эксплуатационная нагрузка в жилых помещениях: нормативное значение составляет 150 кг/м², расчетный коэффициент равен 1,3, а итоговое расчетное значение — 195 кг/м².
- Стяжки, цементные растворы и штукатурки по месту: коэффициент надежности принимается в диапазоне от 1,2 до 1,3 (добавляет 20–30% к расчетной массе слоя).
- Заводские железобетонные изделия: коэффициент надежности составляет 1,1 (+10% к массе по паспорту).
- Керамическая плитка, наливные полы и клеевые составы: коэффициент надежности составляет 1,2 (+20% к номинальному весу).
- Деревянные элементы каркаса и настилов: коэффициент надежности равен 1,1.
Если на перекрытие планируется опирание точечного оборудования весом более 300 кг (например, тяжелой чугунной ванны или накопительного бака), такую нагрузку рассматривают как сосредоточенную и дополнительно проверяют прочность плиты на локальное продавливание.
Алгоритм сбора нагрузок на 1 м² перекрытия
Для определения суммарного воздействия на каждый квадратный метр конструкции вычисления выполняют в строгой последовательности:
- Определение массы слоев чистового пола. Толщину каждого слоя в метрах умножают на объемный вес материала (кг/м³) и соответствующий коэффициент надежности.
- Приведение веса перегородок к площади пола. Вычисляют общую массу каждой стены (длина × высота × толщина × плотность материала с учетом штукатурки), умножают на коэффициент надежности 1,2 и делят полученное число на общую площадь перекрываемого помещения.
- Учет потолочных конструкций снизу. Добавляют расчетный вес подвесных или натяжных потолков (обычно от 15 до 20 кг/м² для двухслойного гипсокартона на металлокаркасе).
- Включение расчетной полезной нагрузки. Для типовых жилых комнат расчетное значение полезного воздействия принимается равным 150 × 1,3 = 195 кг/м².
- Итоговое суммирование. Сложение всех полученных показателей дает совокупную расчетную силу, приходящуюся на 1 м² перекрытия сверх его собственной массы.
Практический пример расчета для жилой комнаты
В качестве примера рассчитаем нагрузки для междуэтажного перекрытия в спальне площадью 20 м² (4 × 5 м) с высотой потолков 2,8 м.
Конструктивный пирог пола и потолка сверху вниз:
- Керамогранит на плиточном клее общей толщиной 15 мм с номинальной массой 30 кг/м².
- Армированная цементно-песчаная стяжка толщиной 60 мм с плотностью 2000 кг/м³.
- Звукоизоляционные минераловатные плиты толщиной 30 мм с плотностью 110 кг/м³.
- Несущая железобетонная плита перекрытия.
- Подвесной потолок из гипсокартона снизу с расчетной массой 15 кг/м².
- Межкомнатная перегородка из газобетона D500 толщиной 100 мм и длиной 3 м, оштукатуренная с двух сторон (суммарная масса стены с отделкой составляет 520 кг).
Расчет по отдельным компонентам на 1 м² площади:
- Звукоизоляция: 0,03 м × 110 кг/м³ × 1,2 = 3,96 кг/м²
- Стяжка пола: 0,06 м × 2000 кг/м³ × 1,3 = 156 кг/м²
- Керамогранит с клеем: 30 кг/м² × 1,2 = 36 кг/м²
- Потолок нижнего яруса: 15 кг/м² × 1,2 = 18 кг/м²
- Приведенный вес перегородки: (520 кг × 1,2) / 20 м² = 31,2 кг/м²
- Полезная нагрузка (мебель и люди): 150 кг/м² × 1,3 = 195 кг/м²
Итоговая расчетная нагрузка без учета массы самой плиты:
3,96 + 156 + 36 + 18 + 31,2 + 195 = 440,16 кг/м²
Полученное значение (около 440 кг/м²) показывает точную величину эксплуатационной нагрузки, которую конструктив перекрытия обязан выдерживать без остаточных прогибов.
Несущая способность и маркировка заводских плит
При проектировании деревянных или металлокаркасных балочных систем сечение балок и шаг их расстановки подбирают индивидуально, проверяя прочность на изгиб и предельный прогиб (не более 1/250 от расчетной длины пролета).
В случае применения заводских железобетонных плит задача подбора упрощается, так как продукция выпускается с унифицированными параметрами прочности.
Маркировка изделий содержит точные эксплуатационные данные. К примеру, марка ПБ 60-12-8 расшифровывается следующим образом:
- ПБ — плита безопалубочного формования;
- 60 — длина плиты в дециметрах (5980 мм);
- 12 — номинальная ширина в дециметрах (1190 мм);
- 8 — расчетная несущая способность сверх собственной массы, составляющая 800 кгс/м² (или 8 кПа).
В разобранном практическом примере расчетное давление отделки, стен и людей составило около 440 кг/м². Стандартная плита с индексом «8» выдерживает до 800 кг/м², что дает почти двукратный запас несущей способности. Такой запас гарантирует устойчивость конструкции даже при установке нестандартной тяжелой мебели или изменении планировки перегородок в будущем.
Распространенные ошибки при расчете и устройстве перекрытий
Практика строительства частных домов выявляет ряд типичных просчетов, приводящих к снижению надежности конструкций:
- Игнорирование уклонов перекрытия при заливке стяжки. Если плиты уложены с перепадом в 30–40 мм, толщина выравнивающей стяжки увеличивается, что добавляет от 60 до 80 кг неучтенного веса на каждый квадратный метр.
- Опирание тяжелых кирпичных стен на середину плит. Массивные перегородки в полкирпича весом более 700 кг на погонный метр создают высокую полосовую нагрузку. Их возведение требует предварительного расчета на поперечный срез или расположения стен строго вдоль несущих ребер плит.
- Недостаточная глубина опирания на стеновые конструкции. Для кладки из газобетонных и керамзитобетонных блоков минимальная глубина опирания плит составляет 120–150 мм с обязательным монтажом железобетонного распределительного армопояса. Для кирпичных стен минимальная величина опирания составляет 90–100 мм.
- Повреждение рабочей арматуры при прокладке сетей. Пробивка сквозных технологических отверстий большого диаметра с разрушением продольных напряженных стержней арматуры снижает несущую способность перекрытия. Проходки для стояков коммуникаций выполняют исключительно через пустоты плиты, не затрагивая бетонные ребра.
Заключение
Инженерный сбор нагрузок на междуэтажные перекрытия позволяет обоснованно подобрать сечение несущих элементов и избежать деформаций чистовой отделки. Для стандартных условий частного жилого дома расчетное суммарное воздействие от пола, перегородок и предметов обихода находится в диапазоне 350–450 кг/м² (без учета массы несущей основы). Сопоставление этой расчетной величины с паспортной несущей способностью обеспечивает надежность и долговечность всей силовой схемы здания.
